氣動硬密封蝶閥工作原理與三偏心結構核心優勢解析
來源:http://www.abcbuyer.com/News.html
|
作者:凱士比編輯
|
發布時間 :2026-01-28
|
45 次瀏覽:
|
分享到:
在工業流體控制領域，氣動硬密封蝶閥憑借耐高溫、高壓、抗磨損的核心特性，成為石化、電力、冶金等嚴苛工況的首選設備。與傳統閥門相比，其依托精密的機械結構與氣動驅動系統，實現了高效啟閉與可靠密封，而三偏心結構的應用更是將其性能提升至新高度。本文將深入拆解氣動硬密封蝶閥的工作原理，剖析三偏心結構的技術優勢，為行業從業者提供全面的技術認知。
在工業流體控制領域，氣動硬密封蝶閥憑借耐高溫、高壓、抗磨損的核心特性，成為石化、電力、冶金等嚴苛工況的首選設備。與傳統閥門相比，其依托精密的機械結構與氣動驅動系統，實現了高效啟閉與可靠密封，而三偏心結構的應用更是將其性能提升至新高度。本文將深入拆解氣動硬密封蝶閥的工作原理，剖析三偏心結構的技術優勢，為行業從業者提供全面的技術認知。

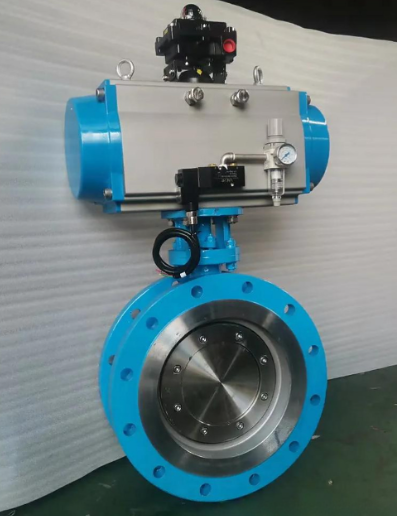

氣動硬密封蝶閥的核心工作邏輯的是通過氣動執行機構驅動閥桿，帶動蝶板旋轉90°完成管路通斷或流量調節。其驅動系統分為單作用與雙作用兩種類型，單作用型依賴壓縮空氣推動活塞開啟閥門，失氣時通過彈簧力自動復位關閉，具備故障安全保護功能，適用于對安全要求較高的場景；雙作用型則通過雙向氣源驅動活塞正反運動，實現閥門啟閉，響應速度更快，常用于高頻操作工況。氣源壓力通?？刂圃?.4~0.7MPa，常用0.6MPa氣壓即可滿足多數工業需求，配合電磁閥、限位開關等附件，可實現自動化精準控制。
密封性能是硬密封蝶閥的核心競爭力，而三偏心結構則是保障密封效果的關鍵設計。所謂三偏心，即閥桿軸線偏離蝶板中心（第一偏心）、閥桿軸線偏離管道中心（第二偏心）、密封面呈錐形傾斜（第三偏心）。這種結構設計從根本上解決了傳統蝶閥密封面磨損的難題——關閉時蝶板與閥座無摩擦接觸，僅在最終閉合階段通過偏心力矩壓緊密封面，形成剛性密封；開啟時蝶板瞬間與密封面分離，避免了介質沖刷與機械磨損，顯著延長密封面使用壽命。相比普通偏心結構，三偏心設計使閥門耐高壓差能力更強，泄漏等級可達到ANSI/FCI 70-2標準的Class IV級及以上，滿足中高壓工況的密封需求。
氣動硬密封蝶閥的閥體與密封面材質選擇直接決定其工況適應性。閥體材質通常包括碳鋼（WCB）、不銹鋼（304/316）、合金鋼（WC6/WC9）等，其中碳鋼適用于常規工況，不銹鋼可應對輕度腐蝕介質，合金鋼則用于高溫高壓場景。密封面采用金屬對金屬配對設計，常見不銹鋼+硬質合金堆焊、金屬+石墨復合層等組合，耐溫范圍可達-29℃~600℃，高溫型特殊設計產品可耐受更高溫度。這種材質搭配使閥門能適應高溫蒸汽、燃?xì)?、油品、酸堿溶液及含顆粒介質等多種嚴苛環境，在極端工況下仍保持穩定性能。
與軟密封蝶閥相比，氣動硬密封蝶閥在耐用性與工況適應性上優勢顯著。軟密封蝶閥依賴橡膠、PTFE等彈性材料密封，雖能實現零泄漏，但耐溫、耐壓及抗磨損能力有限，僅適用于常溫潔凈介質；而硬密封蝶閥通過金屬密封結構，具備抗沖刷、耐磨損、壽命長等特點，平均無故障運行時間可達8000小時以上，密封面壽命最長能達到8-10年。此外，氣動驅動方式使閥門啟閉速度快（通常1~3秒），配合電氣定位器可實現4-20mA信號精準調節流量，兼顧切斷與調節功能，在工業自動化系統中應用廣泛。
在實際應用中，三偏心氣動硬密封蝶閥已成為高端工業場景的標配。如中石化鎮海煉化項目中，采用的三偏心高壓氣動蝶閥公稱壓力達Class 600，耐受450℃高溫，連續運行9000小時無故障，充分驗證了其在石化高溫高壓工況的可靠性。隨著制造工藝的升級，高精度加工技術使三偏心結構的密封精度進一步提升，搭配智能化監測模塊，氣動硬密封蝶閥正朝著更高效、更可靠、更智能的方向發展，為工業流體控制提供更優質的解決方案。
