消防蝶閥工作原理與核心部件解析
來源:http://www.abcbuyer.com/News.html
|
作者:凱士比編輯
|
發布時間 :2026-01-22
|
42 次瀏覽:
|
分享到:
在建筑消防系統中，消防蝶閥作為關鍵的流體控制設備，承擔著水流通斷、流量調節及安全隔離的重要職責，其性能穩定性直接關系到消防系統在火災突發時的響應效率。相較于傳統閘閥，消防蝶閥憑借結構緊湊、重量輕、啟閉迅速等優勢，已成為現代消防工程的主流選擇。本文將從工作原理、核心部件構成、類型劃分三大維度，深入解析消防蝶閥的技術內核，為行業從業者提供基礎認知參考。
在建筑消防系統中，消防蝶閥作為關鍵的流體控制設備，承擔著水流通斷、流量調節及安全隔離的重要職責，其性能穩定性直接關系到消防系統在火災突發時的響應效率。相較于傳統閘閥，消防蝶閥憑借結構緊湊、重量輕、啟閉迅速等優勢，已成為現代消防工程的主流選擇。本文將從工作原理、核心部件構成、類型劃分三大維度，深入解析消防蝶閥的技術內核，為行業從業者提供基礎認知參考。
消防蝶閥的工作邏輯基于簡單且高效的機械傳動結構，核心通過內部蝶板的旋轉實現水流控制。當?shù)逍D(zhuǎn)至與水流方向平行時，閥門處于全開狀態，水流可無阻礙通過管道；當?shù)逍D(zhuǎn)90度至與水流方向垂直時，閥門完全關閉，實現管道水流的快速截斷。這種90度旋轉啟閉的設計，使得閥門響應速度遠超傳統閘閥，在火災突發時能迅速啟動消防系統供水，為滅火救援爭取時間。值得注意的是，蝶板即使處于水流路徑中，因其厚度較薄，也不會對水流速度產生顯著影響，確保消防系統的流量需求。
蝶板的旋轉動作由傳動機構控制，主流配置為手輪傳動，部分高端產品會集成電動或氣動執行器。手輪通過驅動閥桿帶動蝶板旋轉，同時聯動位置指示器——通常為顏色鮮艷的突出部件，可直觀顯示閥門啟閉狀態，方便消防人員和設施經理快速排查閥門工況。對于電動消防蝶閥，還會配備電子防擅動開關，與消防控制面板實時通信，當?shù)灞灰馔庑D(zhuǎn)時，開關會立即發出警報，避免因閥門誤關導致消防系統失效。多數產品會配置兩個防擅動開關，分別連接消防控制面板和輔助警報設備（如警鈴、喇叭），雙重保障系統安全性。
從核心部件構成來看，消防蝶閥僅由四大關鍵部件組成，簡潔的結構設計使其具備成本優勢和易安裝特性。一是閥體，作為核心承載部件，需容納蝶板、閥桿和閥座，材質通常根據工況需求選擇球墨鑄鐵、碳鋼或不銹鋼，確保足夠的抗壓性和耐腐蝕性；二是蝶板，作為流量控制核心，材質多為球墨鑄鐵襯膠或不銹鋼，部分高端產品采用三偏心結構設計，提升密封性能和使用壽命；三是閥桿，承擔傳遞動力的作用，需具備高強度和抗磨損性，避免長期使用后出現斷裂或卡阻問題；四是閥座，負責閥門關閉時的密封，主流采用三元乙丙橡膠（EPDM）襯里，該材質具備優異的耐高低溫、抗老化和防泄漏性能，能適應消防系統的復雜工況。

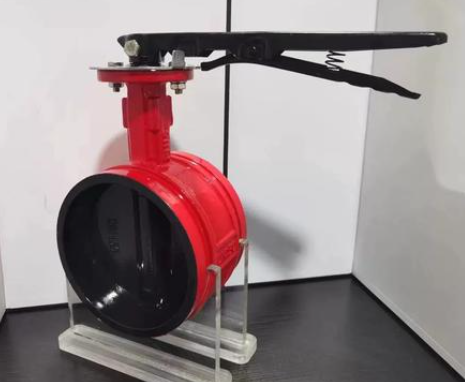

根據連接方式和應用場景，消防蝶閥可分為三大類，各自具備適配特性。晶片蝶閥適用于法蘭管道系統，通過兩個法蘭和螺栓固定，安裝時需保證法蘭密封面平整，適合中小型消防管道；溝槽蝶閥專為帶槽端管道設計，采用管接頭和墊圈連接，安裝速度更快，且便于后期管道維護，關閉閥門后可直接拆除下游聯軸器，無需中斷上游供水，廣泛應用于DN65及以上口徑的消防管道；螺紋蝶閥則通過螺紋與管道連接，適用于小口徑管道（通常DN50及以下），安裝靈活，適合空間受限的場景。此外，按控制方式還可分為手動、電動和氣動蝶閥，手動蝶閥成本較低，適用于小型建筑；電動蝶閥具備遠程控制和信號反饋功能，適配智能消防系統，是大型商業綜合體、工業廠區的首選。
相較于傳統OS&Y閘閥，消防蝶閥在重量、安裝難度和成本上均具備顯著優勢。以DN200規格為例，蝶閥重量僅為閘閥的1/3-1/2，可大幅降低管道承重壓力；安裝時無需復雜的支撐結構，且啟閉扭矩小，操作更為便捷。但需注意，蝶閥的密封性能對閥座材質和安裝精度要求較高，若閥座受損或安裝偏差，易出現泄漏問題。因此，在選型和安裝過程中，需結合工況需求選擇合適的部件材質和連接類型，確保閥門性能穩定發揮。
綜上，消防蝶閥通過簡潔的機械結構實現高效水流控制，四大核心部件的協同作用決定了其性能穩定性。隨著消防技術的升級，蝶閥產品正朝著智能化、高密封性方向發展，未來將在更多復雜消防場景中發揮關鍵作用。對于工程設計和施工人員而言，深入掌握蝶閥的工作原理和部件特性，是確保消防系統可靠運行的基礎。
