凱士比:電動閘閥核心原理與結構解析——從基礎到進階
在工業流體控制領域,電動閘閥作為一種關鍵的截斷類閥門,憑借其精準的控制能力、穩定的運行性能以及適配多種工況的優勢,被廣泛應用于石油、化工、給排水、電力等多個行業。對于從事流體系統設計、運維及采購工作的人員而言,深入掌握電動閘閥的核心原理與結構組成,是實現高效應用、降低故障發生率的重要前提。本文將從基礎概念出發,逐步拆解電動閘閥的工作機制、核心結構及關鍵部件功能,為行業從業者提供全面的技術參考。

電動閘閥本質上是通過電動執行器驅動閘板的升降,實現閥門的開啟與關閉,從而控制流體介質的通斷。其核心工作原理基于“閘板密封”技術,即閘板與閥座之間通過精密配合,形成可靠的密封面,當閘板完全落下時,密封面緊密貼合,阻斷流體流動;當閘板升起時,流體沿閘板兩側的通道順暢通過。與手動閘閥相比,電動閘閥通過電機驅動替代人工操作,不僅大幅提升了操作效率,還能實現遠程控制、自動調節及聯動控制,適配現代化工業自動化系統的需求。

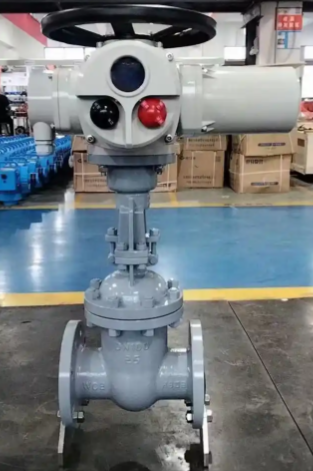

從整體結構來看,電動閘閥主要由電動執行器和閘閥本體兩大部分組成,兩者通過連接法蘭、閥桿等部件實現機械聯動,同時配備控制系統、限位裝置、保護裝置等輔助部件,確保運行的安全性與穩定性。電動執行器作為電動閘閥的“動力核心”,根據驅動方式可分為角行程執行器和直行程執行器,其中直行程執行器與閘閥的適配性更強,能精準控制閘板的升降行程。執行器內部包含電機、減速器、傳動機構、位置傳感器等組件,電機提供動力源,減速器將電機的高速旋轉運動轉化為低速直線運動,位置傳感器實時反饋閘板的位置信息,實現行程精準控制。
閘閥本體是實現流體密封與通斷的核心部件,主要由閥體、閘板、閥座、閥桿、填料函等組成。閥體作為閥門的外殼,通常采用鑄鐵、鑄鋼、不銹鋼等耐腐蝕、高強度材料制成,根據工況需求可設計為直通式、直流式等結構,確保流體在閥體內的流動阻力最小。閘板是密封的關鍵部件,按結構形式可分為平行式閘板和楔式閘板,平行式閘板適用于低壓、大口徑工況,密封面為平行平面;楔式閘板通過楔形結構實現密封,適配高壓、高溫工況,密封性能更優越。閥座與閘板密封面通常采用硬質合金堆焊、噴涂等工藝處理,提升耐磨性、耐腐蝕性,延長閥門使用壽命。
閥桿作為連接執行器與閘板的傳動部件,需具備足夠的強度和精度,其表面通常經過精密加工和防腐處理,避免在長期升降運動中出現磨損、銹蝕。填料函位于閥桿與閥體的連接處,內部填充柔性填料,如石墨填料、聚四氟乙烯填料等,用于密封閥桿與閥體之間的間隙,防止流體泄漏。此外,電動閘閥還配備有行程限位器、力矩保護器等安全裝置,行程限位器可設定閘板的最大開啟和關閉位置,避免過度操作導致部件損壞;力矩保護器在閥門遇到卡阻等異常情況時,自動切斷電機電源,防止電機過載燒毀。
不同類型的電動閘閥,其結構與原理會根據工況需求進行優化調整。例如,針對高溫高壓工況設計的電動閘閥,會采用耐高溫密封材料、加強型閥體結構及散熱性能優良的執行器;針對腐蝕性介質工況,則會選用不銹鋼、哈氏合金等耐腐蝕材料制作閥體和閘板,并優化密封結構,防止介質腐蝕導致密封失效。了解電動閘閥的核心原理與結構差異,能幫助從業者根據具體工況選擇合適的閥門類型,同時為后續的安裝、調試、維護工作奠定基礎。
綜上所述,電動閘閥的工作性能與結構設計密切相關,每一個核心部件都發揮著不可或缺的作用。隨著工業自動化水平的不斷提升,電動閘閥的結構設計也在不斷優化,如集成智能控制系統、采用新型密封材料、提升防腐耐磨性能等,以適配更復雜的工況需求。對于行業從業者而言,持續深入學習電動閘閥的技術知識,掌握其原理與結構特點,才能在實際應用中實現精準選型、規范操作,充分發揮電動閘閥在流體控制中的核心作用。
