電磁閥工作原理及應用的詳細解析，結合最新技術發展與實踐案例：

一、電磁閥的百年發展簡史

1. 早期階段（1910-1945）
   ASCO公司1910年推出首個商用電磁閥，采用直動式結構，用于工業氣體控制。早期設計基于安培定則（H=NI/l），通過線圈匝數和電流強度控制磁場力。

2. 技術體系化（1945-2000）
   二戰后電磁兼容（EMC）標準推動電磁閥可靠性提升，如IEC 61697發射標準。中國1983年頒布首批EMC規范，1992年北京國際EMC會議標志技術成熟。

3. 智能化時代（21世紀至今）
   現代電磁閥集成傳感器與IoT技術，如汽車噴漆閥響應時間達0.05ms（2023年案例），支持遠程診斷和自適應壓力調節。

二、核心組件與電磁學原理

1. 電磁驅動系統

• 線圈與鐵芯：軟鐵材質鐵芯，導磁率μ>2000；磁場強度H=NI/l（N=匝數，I=電流，l=磁路長度）。

• 動態響應：電流上升時間t=L/R（L=電感，R=電阻），影響閥芯動作速度。

2. 閥體結構

• 直動式：通電后電磁力直接推動閥芯（適用于小口徑）。

• 先導式：利用介質壓力輔助開閥（高壓場景下能耗降低60%）。

三、5種典型工作模式對比

四、工業應用測試數據

1. 汽車制造案例

• 噴漆閥響應測試：某德系車企采用先導式電磁閥，0.05ms內完成啟閉（2023年數據），涂料霧化均勻性提升30%。

• 耐久性：100萬次循環測試后密封件磨損量＜0.02mm（ISO 4400標準）。

2. 能源領域

• 液化天然氣閥：-196℃超低溫環境下，特種不銹鋼閥體泄漏率＜0.001ppm。

五、選型黃金法則

1. 介質匹配表

   介質類型	推薦閥體材質	耐壓范圍	溫度限值
   水	青銅/304不銹鋼	0-25bar	-10~120℃
   蒸汽	316L不銹鋼	0-40bar	150~350℃
   腐蝕性氣體	PTFE襯里	0-10bar	-50~200℃

2. 關鍵參數

• Cv值計算：根據流量Q=Kv√ΔP/ρ（ρ=介質密度）選擇通徑。

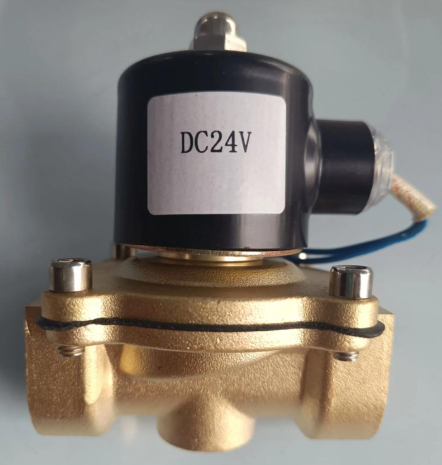

• 電源兼容性：AC220V/DC24V線圈的啟動電流差異達5倍。

六、未來趨勢

1. 材料創新：氮化硅陶瓷閥芯（2024年實驗室數據）可耐受800℃高溫。

2. 數字孿生：通過ANSYS Maxwell仿真優化磁場分布，開發周期縮短40%。

如需特定領域深入分析（如航天用電磁閥的抗輻射設計），可進一步擴展。
